1 – Màn hình bị chết điểm mầu

• Biểu hiện:Trên màn hình có một hoặc nhiều điểm mầu không thay đổi được độ sáng trong mọi hoàn cảnh.
• Phương pháp kiểm tra:- Bạn hãy thiết lập cho màn hình toàn mầu đen để phát hiện các điểm mầu chết ở dạng “không tắt được”- Thiết lập cho màn hình toàn mầu trắng để phát hiện các điểm mầu “không sáng được”Cách thực hiện:- Kích phải chuột lên màn hình Desktop / chọn Properties / chọn Desktop- Trong mục Background chọn [None] - Trong mục Color: chọn mầu đen rồi OKKhi đó cả màn hình sẽ đen, bạn hãy quan sát kỹ trên màn hình, nếu phát hiện thấy một chấm mầu đỏ hay mầu xanh hay mầu trắng v v… thì đó là điểm mầu bị chết “không tắt được” Một số điểm mầu bị chết “không tắt được” tạo ra các điểm mầu xanh, đỏ trên nền đen

  Một số điểm mầu bị chết “không sáng được” tạo ra các điểm mầu xanh, đỏ trên nền trắng
• Nguyên nhân chết điểm:- Nguyên nhân của hiện tượng trên là do bị chết các Transistor điều khiển các điểm mầu trên màn hình, khiến cho điểm mầu đó không thay đổi được độ sáng khi có tín hiệu điều khiển.
• Khắc phục:- Bạn không thể khắc phục được các điểm chết trên màn hình, các hãng sản xuất thường phải giảm từ 10 đến 20% giá thành của Monitor cho khách hàng khi phát hiện trên màn hình có từ 2 đến 3 điểm chết.

2 – Có đường kẻ mầu dọc hoặc ngang màn hình

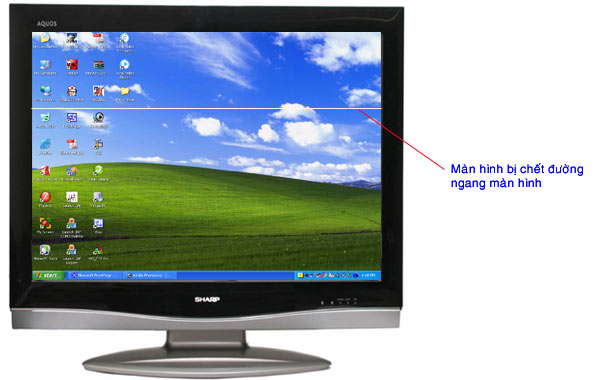

• Biểu hiện:Trên màn hình có một hoặc nhiều đường kẻ có mầu sắc không đổi dọc hoặc ngang màn hìnhHiện tượng chết đường kẻ ngang màn hình
• Kiểm tra: Hiện tượng trên hiển thị ngay trên màn hình trong mọi hoàn cảnh, vì vậy bạn không cần kiểm tra bạn cũng nhìn thấy.
• Nguyên nhân:
  Nguyên nhân của hiện tượng trên là do đứt mạch in từ sau IC Drive điều khiển đường ngang và đường dọc của màn hình đến màn hình.
  Nguyên nhân của đường kẻ dọc không đổi mầu sắc là do đứt mạch ở sau IC Drive hoặc đứt trên màn hình
• Khắc phục:- Nếu đứt mạch bên trong tấm LCD Panel thì bạn không thể nối lại được- Nếu đứt mạch ở ngay sau IC Drive thì việc nối mạch cũng vô cùng phức tạp bởi đường mạch rất mảnh

3 – Màn hình bị mất một phần hình ảnh

• Biểu hiện:* Màn hình bị mất một phần hình ảnh dọc màn hìnhMàn hình bị mất một phần hình ảnh dọc màn hìnhMàn hình bị mất một phần hình ảnh dọc màn hìnhMàn hình bị mất một phần hình ảnh ngang màn hình
• Nguyên nhân:

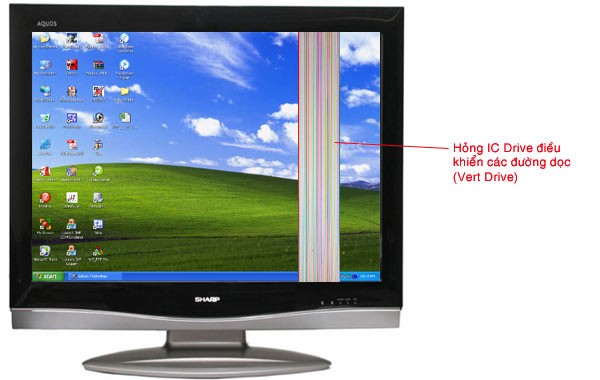

  Hiện tượng trên thường do hỏng các IC Drive điều khiển đường dọc và đường ngang màn hìnhHỏng IC điều khiển đường dọc sẽ dẫn đến mất một phần hình ảnh dọc màn hình
  Hỏng IC điều khiển đường dọc sẽ dẫn đến mất một phần hình ảnh dọc màn hìnhHỏng IC điều khiển đường ngang sẽ dẫn đến mất một phần hình ảnh ngang màn hình
• Khắc phục:* Với trường hợp này, sự khắc phục duy nhất là bạn vệ sinh chân Connect từ mạch LVDS giao tiếp với các IC Drive điều khiển đường ngang và đường dọc màn hình.* Thay đèn hình hoặc thay tấm LCD- Khi thay đèn hình, bạn cần phải thay cả mạch LVDS bởi mạch này thường đi liền theo đèn hình.- Bạn cần thay một đèn hình đúng với Model của máy, bạn khó có thể thay thế đèn hình như kiểu màn hình CRT bởi vì nó còn liên quan đến kích thước, vị trí các chân tín hiệu từ mạchScaling tới, chúng có khoảng 12 đến 24 chân tín hiệu mầu Digital cho ba mầu, bốn chân tín hiệu điều khiển, chân cấp nguồn VDD và một số chân Mass

4 – Màn hình bị vỡ tấm LCD

• Biểu hiện:
  Một phần của màn hình bị sáng trắng hay có mầu sắc không thay đổi được, phần khác vẫn có hình.
  Màn hình bị vỡ một góc
• Nguyên nhân:- Nguyên nhân thường do va chạm, do vận chuyển hoặc bị đánh đổ từ trên bàn xuống đất.- Một nguyên nhân mà do các bạn thợ gây ra là do tháo vỏ máy, dùng tô vít cậy và có thể vỡ đèn.
• Khắc phục:
  - Với đèn bị vỡ bạn chỉ có thể thay đèn hình hoặc thay tấm LCD
  Đèn hình gồm tấm LCD và phần tạo ánh sáng nền

5 – Bị một nốt đen hoặc nốt mầu ở khu vực hiển thị hình ảnh

• Biểu hiện:
  - Trên màn hình có một nốt đen không hiển thị hỉnh ảnh
  Màn hình có một nốt đen

• Nguyên nhân:

• - Do có một vật ném váo đèn hình hoặc khi sửa chữa do sơ xuất mà bạn để quên một con ốc vít dưới bàn rồi úp đèn hình đè lên chúng làm vỡ các điểm mầu trên màn hình.

• Khắc phục:

• - Trường hợp này bạn phải thay đèn hinh hoặc thay tấm LCD

6 – Màn ảnh sáng trắng, không có hình

• Biểu hiện:

- Màn ảnh sáng trắng không có hình.

• Nguyên nhân:- Hiện tượng này thường do hỏng mạch LVDS mạch này được gắn liền với đèn hình
• Khắc phục:- Với bệnh này bạn có thể sửa được sau khi bạn tìm hiểu mạch LVDS đi liền với đèn hình

7 – Các trường hợp sau thường không phải lỗi do đèn hình.

1. Bị mất ảnh, trên màn hình chỉ còn các đường sọc đen trắng ngang màn hình.

   - Hiện tượng này thường không phải lỗi của đèn hình mà do lỗi của khối xử lý tín hiệu ảnh
   - Khi bị mất tín hiệu H.Blank từ mạch Scaling đưa sang mạch LVDS thì sẽ sinh ra hiệ tượng dưới đây

2. Màn hình bị sai mầu, hình ảnh bị lang ben.

   - Khi hỉnh ảnh bị loang mầu trông giống bệnh lang ben hay giống vết dầu loang thì đó thường không phải lỗi đèn hình
   - Nguyên nhân của hiện tượng dưới đây thường do mất một hoặc nhiều đường tín hiệu mầu Digital từ mạch Scaling đưa sang mach LVDS

3. Màn hình có các đường kẻ sọc mầu dọc màn hình

   - Hiện tượng này thường không phải lỗi của đèn hình mà do lỗi của khối xử lý tín hiệu ảnh
   - Khi bị mất tín hiệu Pixel Clock từ mạch Scaling đưa sang mạch LVDS thì sẽ sinh ra hiệ tượng dưới đây

4. Màn hình đen thui, mặc dù vẫn có đèn báo nguồn.

   Có hai trường hợp dẫn đến hiện tượng này

   a) Trường hợp mất ánh sáng nền (mất đèn cao áp)

   - Khi đó màn hình tối đen nhưng khi bạn lấy bóng đèn soi vào màn hình bạn vẫn thấy có hình ảnh mờ mờ phía trong đèn hình.


   b) Trường hợp bị mất tín hiệu Video

   - Trường hợp bị hỏng mạch xử lý tín hiệu Video cũng gây ra hiện tượng đen thui màn hình, với trường hợp này bạn nhìn từ một góc nghiêng thì thấy màn hình vẫn sáng.
